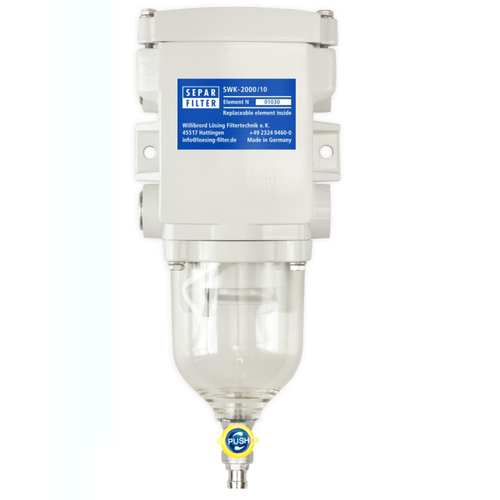

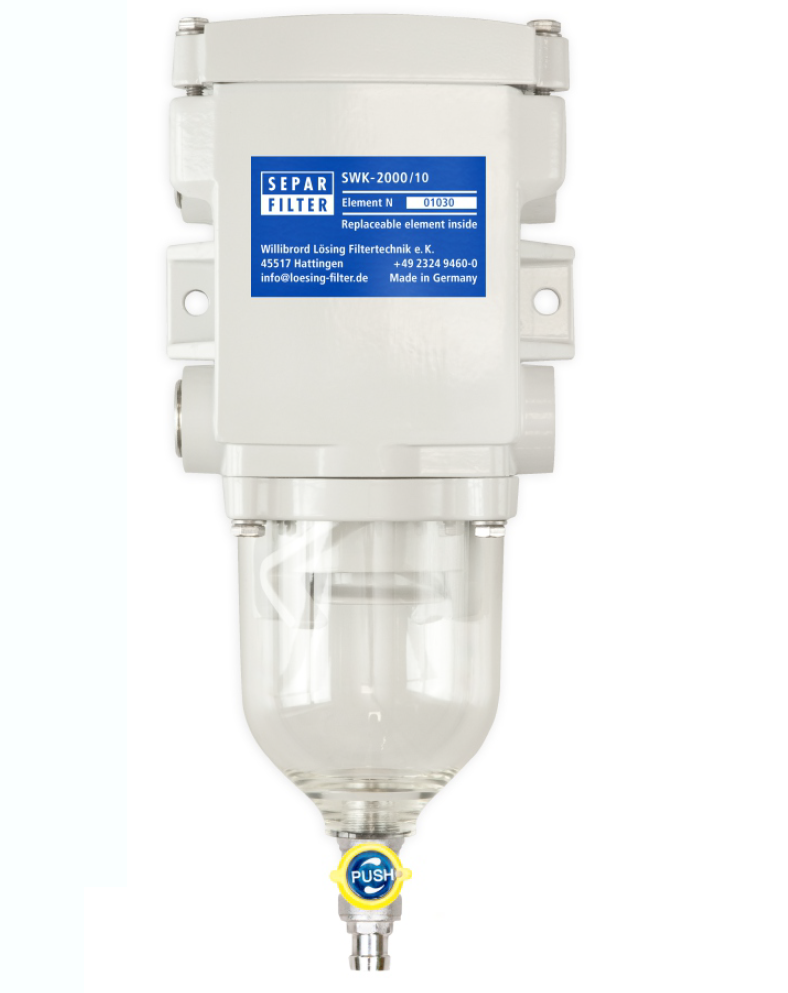

SWK 2000/10 Separ Yakıt Filtre Haznesi

Marka: Separ

Model Serisi: SWK?2000

Üretim Yeri: W. Lübing – Wittenbergen, Germany

Filtre Tipi: Yakıt filtresi + su ayırıcı

Filtre Elemanı: 5 µm / 10 µm / 30 µm / 40 µm (model seçimine göre)

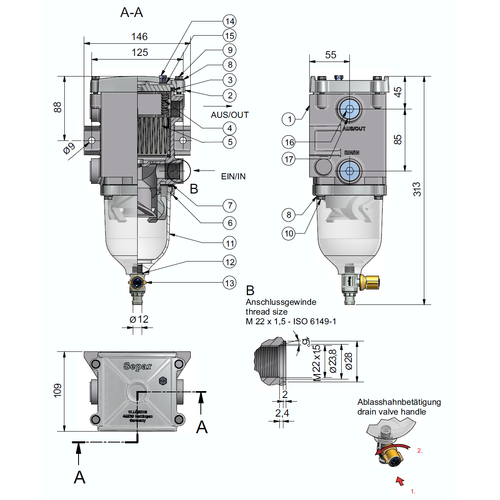

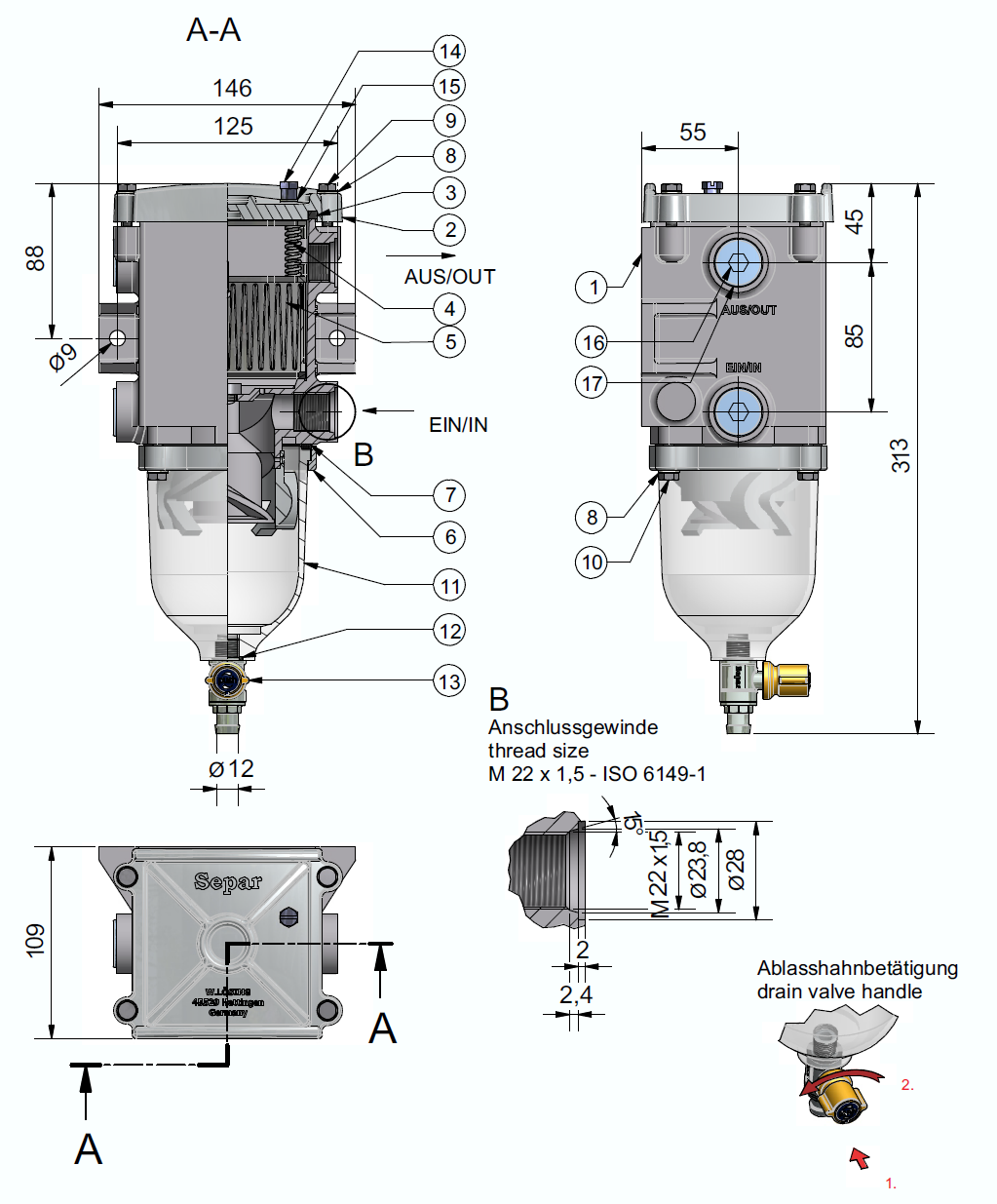

Fiziksel Ölçüler

Toplam Yükseklik: 313 mm

Gövde Genişliği: 55 mm

Giriş–Çıkış Mesafesi: 85 mm

Üst Gövde Genişliği: 125 mm

Montaj Ayağı Açıklığı: 146 mm

Alt Hazne Çapı: Ø88 mm

Hazne Yüksekliği: 109 mm

Montaj Delikleri: Ø9 mm

 Bağlantılar

Yakıt Girişi: EIN / IN

Yakıt Çıkışı: AUS / OUT

Bağlantı Dişi: M22 × 1,5 (ISO 6149?1)

Bağlantı Tipi: Hidrolik rekor uyumlu

 Performans

Debi Kapasitesi: 2000 L/saat sınıfı (model varyantına göre)

Su Ayırma Tipi: Siklonik + yerçekimi seperasyonu

Filtreleme Hassasiyeti: Seçilen kartuşa göre 5–40 mikron

Çalışma Basıncı: 2 bar (standart)

Test Basıncı: 4 bar

 Malzeme

Üst Gövde: Alüminyum alaşım

Alt Hazne: Şeffaf polikarbonat veya metal (model varyantına göre)

Conta Seti: NBR / Viton seçenekli

 Tahliye Vanası

Tip: Manuel tahliye

Çalışma: Bastır → Çevir → Açılır

Konum: Alt hazne üzerinde

Amaç: Biriken suyun boşaltılması

 Çalışma Prensibi

Yakıt girişten alınır.

Siklonik yapı suyu ve tortuyu ayırır.

Filtre kartuşu partikülleri tutar.

Temiz yakıt çıkış portundan çıkar.

Su alt haznede birikir ve tahliye vanasıyla boşaltılır.
